কিভাবে পাম্প মডেল কোড বুঝতে? ডিজি, ডি, সিকিউ এবং অন্যান্য সেন্ট্রিফিউগাল পাম্প সিরিজের একটি গাইড

শিল্প পাম্প নির্বাচন করার সময়, প্রকৌশলী এবং ক্রয়কারী দলগুলি প্রায়ই মডেল কোডগুলির সম্মুখীন হয় যেমন DG, D, CQ, CD, এবং অন্যান্য অক্ষর সংমিশ্রণ।

অনেক ক্রেতার জন্য, এই অক্ষরগুলি সাধারণ পণ্যের নামের মতো দেখতে হতে পারে। যাইহোক, পাম্প মডেল কোডগুলিতে সাধারণত পণ্য সিরিজ, কাঠামোগত নকশা বা অ্যাপ্লিকেশন বিভাগ সম্পর্কে দরকারী তথ্য থাকে।

যাইহোক, একটি গুরুত্বপূর্ণ বিষয় লক্ষ করা উচিত: পাম্প মডেল অক্ষরের জন্য কোনও সর্বজনীন নামকরণের মান নেই। বিভিন্ন নির্মাতারা তাদের নিজস্ব পণ্য সিরিজকে ভিন্নভাবে সংজ্ঞায়িত করতে পারে। অতএব, একটি পাম্প কোডের সঠিক অর্থ সর্বদা প্রস্তুতকারকের প্রযুক্তিগত নথিগুলির মাধ্যমে নিশ্চিত করা উচিত।

এই নিবন্ধটি DG সিরিজের অনুভূমিক মাল্টিস্টেজ সেন্ট্রিফিউগাল পাম্পকে একটি উদাহরণ হিসাবে তুলে ধরেছে যে কীভাবে পাম্প মডেল কোডগুলি সাধারণত বোঝা যায় এবং কীভাবে বিভিন্ন পাম্প সিরিজকে আলাদা করা যায়।

পাম্প মডেলের অক্ষরগুলির অর্থ কী?

শিল্প পাম্প মডেল সাধারণত অক্ষর, সংখ্যা, এবং প্রতীক গঠিত হয়। অক্ষরগুলি সাধারণত পাম্প সিরিজ বা কাঠামোগত বিভাগ নির্দেশ করে, যখন সংখ্যাগুলি প্রায়শই ডিজাইনের পরামিতি সম্পর্কিত তথ্য প্রদান করে।

যেমন:

ডিজি সিরিজ অনুভূমিক মাল্টিস্টেজ সেন্ট্রিফিউগাল পাম্প

এই মডেলে:

• ডিজি পাম্প সিরিজ প্রতিনিধিত্ব করে
• নিম্নলিখিত সংখ্যাগুলি, প্রস্তুতকারকের নামকরণের নিয়মগুলির উপর নির্ভর করে, প্রবাহ, মাথা বা পর্যায়গুলির সংখ্যার মতো ডিজাইনের পরামিতিগুলিকে উপস্থাপন করতে পারে

যাইহোক, সঠিক অর্থ নির্মাতাদের মধ্যে পরিবর্তিত হয়। ক্রেতাদের শুধুমাত্র তার মডেল নামের অক্ষর দ্বারা একটি পাম্প বিচার করা উচিত নয়। সম্পূর্ণ পণ্যের বৈশিষ্ট্য এবং প্রযুক্তিগত নথিগুলি এখনও পাম্প নির্বাচনের ভিত্তি।

ডিজি সিরিজ পাম্পে "ডিজি" এর অর্থ কী?

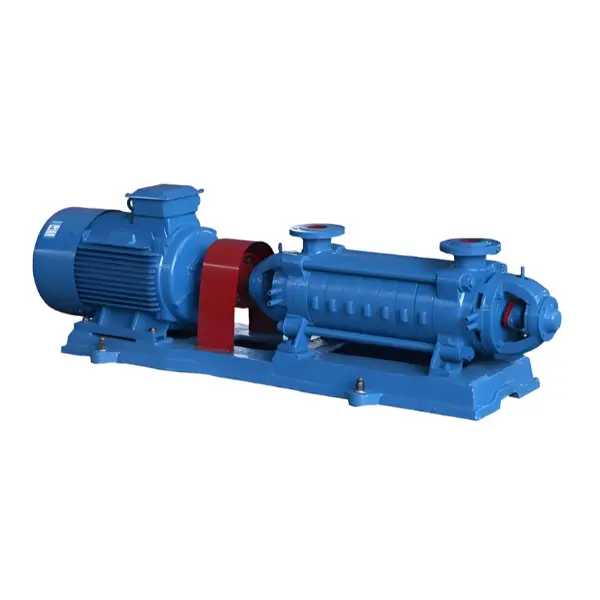

ডিজি সিরিজ হরাইজন্টাল মাল্টিস্টেজ সেন্ট্রিফিউগাল পাম্প হল এক ধরনের ইন্ডাস্ট্রিয়াল সেন্ট্রিফিউগাল পাম্প যা একটি অনুভূমিক, একক-সাকশন, মাল্টিস্টেজ কাঠামো বিশিষ্ট।

ডিজি সিরিজ পাম্পে সাধারণত নিম্নলিখিত কাঠামোগত বৈশিষ্ট্যগুলি অন্তর্ভুক্ত থাকে:

• অনুভূমিক ইনস্টলেশন নকশা
• একক স্তন্যপান গঠন
• মাল্টিস্টেজ ইম্পেলার ব্যবস্থা
• বিভাগীয় পাম্প শরীরের নকশা
• ইম্পেলার এবং ব্যালেন্স ডিস্ক সহ রটার উপাদান

ডিজি সিরিজ পাম্প এমন তরল স্থানান্তর করার জন্য ডিজাইন করা হয়েছে যাতে কঠিন কণা থাকে না এবং কোন ক্ষয়কারী বৈশিষ্ট্য নেই।

পণ্যের স্পেসিফিকেশন অনুযায়ী, প্রযোজ্য তরল তাপমাত্রা পরিসীমা হল:

-20°C থেকে 105°C

ইনলেট চাপ হওয়া উচিত:

0.6 MPa এর কম

পাম্প মডেলের সংখ্যা কিভাবে বুঝবেন?

অক্ষর ছাড়াও, পাম্প মডেলের সংখ্যাগুলিও গুরুত্বপূর্ণ তথ্য প্রদান করে।

উদাহরণস্বরূপ, কিছু মাল্টিস্টেজ সেন্ট্রিফিউগাল পাম্প মডেলগুলি ফর্ম্যাটগুলি ব্যবহার করতে পারে যেমন:

DG46-50×6

এই ধরনের নামকরণ বিন্যাসে:

• ডিজি - পাম্প সিরিজ
• 46 — সাধারণত প্রবাহ ইঙ্গিত সম্পর্কিত
• 50 - সাধারণত একক-পর্যায়ের মাথার ইঙ্গিত সম্পর্কিত
• 6 — পাম্প পর্যায়ের সংখ্যা

যাইহোক, বিভিন্ন নির্মাতারা বিভিন্ন নামকরণ পদ্ধতি ব্যবহার করতে পারে।

একটি পাম্প নির্বাচন করার সময়, মডেল নম্বরটি একসাথে পরীক্ষা করা উচিত:

• প্রবাহের প্রয়োজনীয়তা
• মাথার প্রয়োজনীয়তা
• তরল বৈশিষ্ট্য
• অপারেটিং তাপমাত্রা
• ইনস্টলেশন শর্তাবলী

কেন বিভিন্ন পাম্প সিরিজ আছে?

শিল্প অ্যাপ্লিকেশন বিভিন্ন অপারেটিং প্রয়োজনীয়তা আছে. নির্মাতারা সাধারণত পাম্প কাঠামো, জলবাহী নকশা, সিল করার পদ্ধতি এবং প্রয়োগের শর্তগুলির উপর ভিত্তি করে বিভিন্ন পাম্প সিরিজ তৈরি করে।

পাম্পের গঠন

বিভিন্ন সিরিজের বিভিন্ন কাঠামো থাকতে পারে, যেমন:

• অনুভূমিক বা উল্লম্ব নকশা
• একক-পর্যায় বা মাল্টিস্টেজ কাঠামো
• বিভিন্ন স্তন্যপান ব্যবস্থা

প্রতিটি নকশা নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা জন্য উন্নত করা হয়.

হাইড্রোলিক ডিজাইন

একটি পাম্পের অভ্যন্তরীণ হাইড্রোলিক নকশা কীভাবে তরল শক্তি স্থানান্তরিত হয় তা প্রভাবিত করে।

একটি মাল্টিস্টেজ সেন্ট্রিফিউগাল পাম্প রটারে সাজানো একাধিক ইম্পেলার ব্যবহার করে, যখন একটি একক পর্যায়ের পাম্প একটি ইম্পেলার ব্যবহার করে। কাঠামোগত পার্থক্য প্রভাবিত করে কিভাবে একটি নির্দিষ্ট সিস্টেমের জন্য পাম্প নির্বাচন করা হয়।

খাদ sealing নকশা

পাম্প সিরিজ সিলিং ব্যবস্থার মধ্যেও ভিন্ন হতে পারে।

• যান্ত্রিক সীলমোহর
• প্যাকিং সীল

উপযুক্ত সিলিং কাঠামো পাম্প ডিজাইন এবং অপারেটিং প্রয়োজনীয়তার উপর নির্ভর করে।

ডিজি এবং ডি সিরিজ পাম্পের মধ্যে পার্থক্য কী?

অনেক ঐতিহ্যগত পাম্প শ্রেণীবিভাগে, ডি এবং ডিজি সিরিজের পাম্পগুলি অনুভূমিক মাল্টিস্টেজ সেন্ট্রিফিউগাল পাম্প কাঠামোর সাথে যুক্ত।

যাইহোক, D এবং DG এর মধ্যে সঠিক পার্থক্য নির্মাতার পণ্যের শ্রেণীবিভাগের উপর নির্ভর করে।

এটি কেবল অনুমান করা সঠিক নয় যে ডিজি সর্বদা ডি এর চেয়ে ভাল, বা ডি এবং ডিজি সম্পূর্ণ আলাদা পাম্প প্রকার।

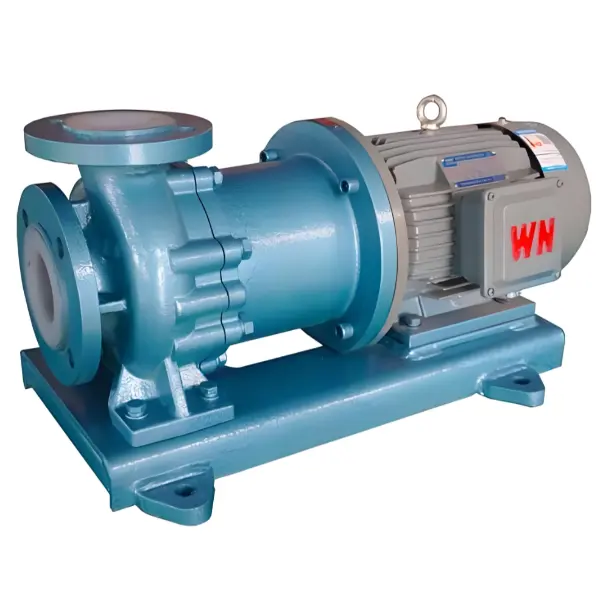

পাম্প মডেলগুলিতে CQ এর অর্থ কী?

ডিজি সিরিজের পাম্পের বিপরীতে, CQ সমস্ত পাম্প নির্মাতাদের দ্বারা ব্যবহৃত একটি সর্বজনীন সংক্ষেপণ নয়।

বিভিন্ন কোম্পানি বিভিন্ন পাম্প ডিজাইনের জন্য পণ্য সিরিজ কোড হিসাবে CQ ব্যবহার করতে পারে।

একটি CQ সিরিজ পাম্প পরীক্ষা করার সময়, ক্রেতাদের নিশ্চিত করা উচিত:

• প্রস্তুতকারকের ক্যাটালগ
• পণ্যের স্পেসিফিকেশন
• প্রযুক্তিগত অঙ্কন
• পণ্যের বিবরণ

সঠিক ব্যাখ্যা নির্মাতার নিজস্ব শ্রেণীবিভাগ সিস্টেমের উপর নির্ভর করে।

কিভাবে দ্রুত সঠিক পাম্প সিরিজ সনাক্ত করতে?

পাম্পিং মাধ্যম নিশ্চিত করুন

প্রথম চেক:

• কি তরল স্থানান্তর করা হবে?
• এটা কি কঠিন কণা ধারণ করে?
• এটা ক্ষয়কারী?

উদাহরণস্বরূপ, ডিজি সিরিজ পাম্প কঠিন কণা বা ক্ষয়কারী বৈশিষ্ট্য ছাড়াই তরলগুলির জন্য ডিজাইন করা হয়েছে।

অপারেটিং শর্ত চেক করুন

গুরুত্বপূর্ণ শর্ত অন্তর্ভুক্ত:

• তরল তাপমাত্রা
• ইনলেট চাপ
• সিস্টেমের প্রয়োজনীয়তা

পাম্প স্ট্রাকচার বুঝুন

একটি পাম্প নির্বাচন করার আগে, নিশ্চিত করুন:

• একক-মঞ্চ বা মাল্টিস্টেজ ডিজাইন
• অনুভূমিক বা উল্লম্ব কাঠামো
• স্তন্যপান প্রকার

সম্পূর্ণ প্রযুক্তিগত তথ্য পর্যালোচনা করুন

পাম্প মডেল নাম শুধুমাত্র প্রথম ধাপ। পেশাদার নির্বাচন পণ্যের বৈশিষ্ট্য, প্রযুক্তিগত অঙ্কন, অপারেটিং প্রয়োজনীয়তা এবং প্রস্তুতকারকের সুপারিশগুলিও বিবেচনা করা উচিত।

কেন ক্রেতাদের পাম্প মডেল কোড বোঝা উচিত?

সরবরাহকারীদের সাথে আরও ভাল যোগাযোগ

পাম্প সিরিজের মৌলিক অর্থ জানা ক্রেতাদের তাদের প্রয়োজনীয়তা আরও স্পষ্টভাবে বর্ণনা করতে সাহায্য করে।

ভুল নির্বাচন এড়িয়ে চলুন

পাম্পের শ্রেণিবিন্যাস বোঝা শুধুমাত্র চেহারা বা দামের উপর ভিত্তি করে পাম্প বেছে নেওয়ার ঝুঁকি কমায়।

সহজ পণ্য তুলনা

ক্রেতারা তাদের কাঠামোগত পার্থক্য বোঝার মাধ্যমে আরও কার্যকরভাবে বিভিন্ন পাম্প পরিবারের তুলনা করতে পারে।

পাম্প মডেল কোড যেমন DG, D, এবং CQ বিভিন্ন পাম্প সিরিজ বা ডিজাইন বিভাগ সনাক্ত করতে ব্যবহৃত হয়।

ডিজি সিরিজ অনুভূমিক মাল্টিস্টেজ সেন্ট্রিফিউগাল পাম্প নির্দিষ্ট অপারেটিং অবস্থার অধীনে উপযুক্ত পরিষ্কার তরল স্থানান্তর করার জন্য একটি অনুভূমিক, একক-সাকশন, মাল্টিস্টেজ কাঠামো সমন্বিত একটি পাম্প নকশা উপস্থাপন করে।

যাইহোক, পাম্প অক্ষর একা নির্ধারণ করতে পারে না যে একটি পণ্য একটি নির্দিষ্ট অ্যাপ্লিকেশনের জন্য উপযুক্ত কিনা।

সঠিক নির্বাচন পদ্ধতি হল সম্পূর্ণ অপারেটিং অবস্থার মূল্যায়ন করা, যার মধ্যে পাম্প করা মাধ্যম, তাপমাত্রা, চাপের প্রয়োজনীয়তা, ইনস্টলেশনের শর্ত এবং প্রস্তুতকারকের দ্বারা প্রদত্ত প্রযুক্তিগত বৈশিষ্ট্য।
