থার্মাল ইঞ্জিনিয়ারিং থেকে মাইনিং ট্রাক সংস্থা: কেন আমরা স্ট্রেস নিয়ন্ত্রণের মাধ্যমে ওয়েল্ড ক্র্যাকিং সমাধান করি

যখন একটি ভারী-শুল্ক খনির ডাম্প ট্রাক বডি ব্যর্থ হয়, তখন খুব কমই একটি স্টিলের প্লেটের মাঝখানে ফাটল শুরু হয়। এটি ওয়েল্ড সিমে শুরু হয় - বিশেষ করে, তাপ প্রভাবিত অঞ্চলে।

এটা খনির সমস্যা নয়। এটি একটি ধাতুবিদ্যা সমস্যা.

এবং এটি সেই সমস্যা যা আমরা এক দশকেরও বেশি সময় ধরে সমাধান করছি — খনির ক্ষেত্রে নয়, কিন্তু সীসা অক্সাইড উৎপাদন লাইনে, যেখানে উচ্চ-তাপমাত্রার চাপ এবং স্ফটিক কাঠামোর পরিবর্তনগুলি প্রতিদিনের প্রকৌশল বাস্তবতা।

উপেক্ষিত মূল কারণ

মাইনিং ট্রাক সংস্থাগুলির বেশিরভাগ কাঠামোগত ব্যর্থতার জন্য ওভারলোড বা রুক্ষ রাস্তার জন্য দায়ী করা হয়। কিন্তু ক্ষেত্রের ব্যর্থতা সম্পর্কে আমাদের বিশ্লেষণ একটি ভিন্ন গল্প বলে:ফাটল HAZ-এ শুরু হয়, সর্বোচ্চ যান্ত্রিক লোডের বিন্দুতে নয়।

এটি একটি অনুমান নয়. এটি বছরের পর বছর তাপ প্রকৌশলের কাজ থেকে আসে — ডিজাইনিং সরঞ্জাম যা দিনের পর দিন উচ্চ-তাপমাত্রার চাপ চক্র পরিচালনা করে।

আমরা খনির সরঞ্জাম প্রস্তুতকারক হিসাবে শুরু করিনি। কিন্তু আমরা বুঝতে পারি তাপ এবং চাপের অধীনে ইস্পাতের কী ঘটে। এবং সেই বোঝাপড়া এখন চালিত করে কিভাবে আমরা নির্মাণ করিভারী দায়িত্ব খনির ডাম্প ট্রাক মৃতদেহ.

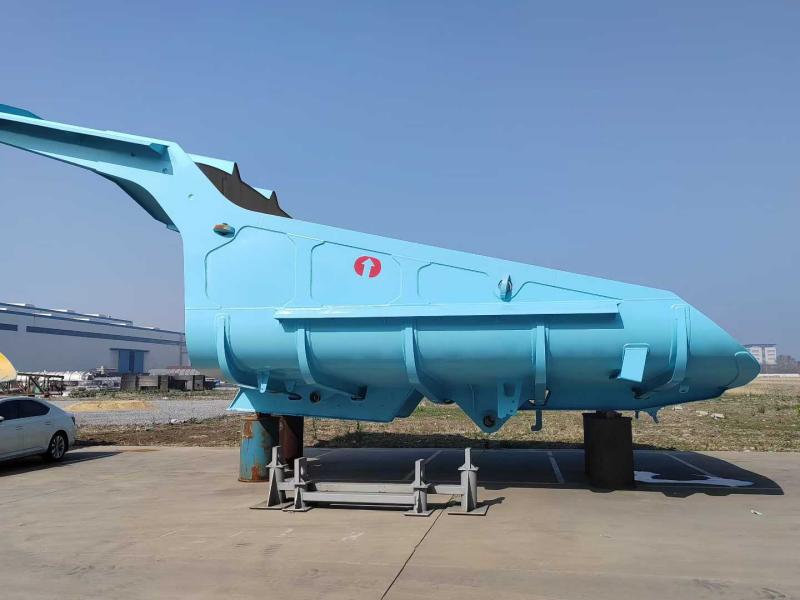

একটি পণ্য লাইন: 50-100 টন ক্লাস ট্রাক বডি

আমরা বর্তমানে ভারী-শুল্ক মাইনিং ডাম্প ট্রাক সংস্থা তৈরি করি50-টন থেকে 100-টন যান্ত্রিক ড্রাইভ মাইনিং ট্রাক, Caterpillar, Komatsu, BelAZ, এবং XCMG সহ প্রধান চ্যাসিস প্ল্যাটফর্ম কভার করে।

মূল স্পেসিফিকেশন:

• ফ্লোর প্লেট: 16-20 মিমি NM450 + 10 মিমি পরিধান লাইনার
• সাইড প্লেট: 10-12 মিমি NM400
• হিপড ক্ষমতা (SAE 2:1): 35-45 ঘনমিটার
• লোডিং উচ্চতা: 5-6m হাইড্রোলিক এক্সকাভেটর ড্রপের জন্য অপ্টিমাইজ করা হয়েছে

প্রথাগত ফ্ল্যাট-বটম আয়তক্ষেত্রাকার বডিগুলির বিপরীতে, আমাদের ডিজাইন a ব্যবহার করেগেটলেস, স্কুপ-টাইপ প্রোফাইলএকটি ক্রমাগত বাঁকা মেঝে সঙ্গে.

কেন? কারণ প্রচলিত ফ্ল্যাট মেঝে ধরে রাখেপ্রতি চক্রে 3-5 টন স্টিকি উপাদান- এবং এটি তিন থেকে পাঁচ টন হারানো পেলোড, এছাড়াও ম্যানুয়াল ক্লিনআউট শ্রম।

তিনটি প্রযুক্তিগত ভিত্তি

1. 13° একটানা ঢাল ("লাইভ ফ্লোর")

এ ফ্লোর ক্রমাগত বেড়ে যায়13 ডিগ্রীক্যাব গার্ড থেকে পিছনের ডগা পর্যন্ত। যখন উত্তোলন নিযুক্ত হয়, মাধ্যাকর্ষণ কাজ করে — লোড ভেঙে যায় এবং এক গতিতে স্লাইড করে। খনন নেই। হাতুড়ি নেই। ক্যারি-ব্যাক নেই।

2. দ্বি-গ্রেড উপাদান কৌশল: NM400 + NM450

আমরা পুরো শরীরের জন্য একক ইস্পাত গ্রেড ব্যবহার করি না। পরিধান প্রোফাইল অভিন্ন নয় — তাই উপাদান স্পেসিফিকেশনও হওয়া উচিত নয়।

এই সংমিশ্রণটি পরিচালনা করার জন্য ডিজাইন করা হয়েছে500 কেজি+ বোল্ডারউচ্চতা থেকে নেমে যাওয়া (NM400 শক শোষণ করে) যখন মেঝে ক্রমাগত টেনে আনা ঘর্ষণ সহ্য করে (NM450 পরিধান প্রতিরোধ করে)।

ঢালাইয়ের প্রয়োজনীয়তা: NM400 এর জন্য 150 ডিগ্রি সেলসিয়াসে প্রিহিটিং প্রয়োজন; NM450 কঠোর পরামিতি নিয়ন্ত্রণ দাবি করে।

3. পাঁচ-লম্বিটুডিনাল, নাইন-ট্রান্সভার্স রিব কঙ্কাল

FEA সিমুলেশনগুলি দেখিয়েছে যে স্ট্রেস ফ্র্যাকচারগুলি সাধারণত মেঝে এবং স্টিফেনারগুলির মধ্যে ওয়েল্ড সিম থেকে শুরু হয়। আমাদের প্রতিক্রিয়া: শেলের মধ্যে সমর্থনকারী কাঠামো একত্রিত করুন।

বাহ্যিক"পাঁচটি অনুদৈর্ঘ্য, নয়টি ক্রস" জালি নকশাএকটি ট্রাস হিসাবে কাজ করে, বিতরণ60+ টনসমগ্র চ্যাসিস রেল জুড়ে লোড ভর। এটি প্রতিযোগী পণ্যগুলিতে সাধারণ "কলার খোসা" ওয়ারিং প্রতিরোধ করে।

অতিরিক্ত কার্যকরী নকশা উপাদান

45° এ সামনের ছাউনি:দুটি উদ্দেশ্য — ক্যাব থেকে পতিত বোল্ডারগুলিকে দূরে সরিয়ে দিন এবং মাধ্যাকর্ষণ কেন্দ্র না বাড়িয়ে আঘাত করার ক্ষমতা বৃদ্ধি করুন।

চাঙ্গা পিছনের প্রান্ত:একটি ডবল পুরু NM450 পরিধান ফালা সঙ্গে লাগানো. মাইনিং সাইটগুলি সাধারণত ডাম্প প্যাড পরিষ্কার করতে পিছনে টেনে আনে। এই নকশাটি পিছনের প্রান্তের বিকৃতি রোধ করে এবং একটি টেলগেট সজ্জিত থাকলে সঠিক সিলিং বজায় রাখে।

কোয়ালিটি কন্ট্রোল + গ্লোবাল ডেলিভারি

প্রতিটি শরীরের মধ্য দিয়ে যায়চৌম্বকীয় কণা পরিদর্শন (MPI)স্যান্ডব্লাস্টিং এবং পেইন্টিংয়ের আগে সাবসারফেস ওয়েল্ড ত্রুটিগুলি সনাক্ত করতে। পোস্ট-ওয়েল্ড স্ট্রেস রিলিফ তাপ চিকিত্সা মানক।

শিপিং:একক-ইউনিট ঢালাই নির্মাণ. ফ্ল্যাট আলনা পাত্রে বা ব্রেক-বাল্ক জাহাজ. দুই-কম্পোনেন্ট ইপোক্সি প্রাইমার (সমুদ্রের মালবাহী জাহাজের জন্য জারা সুরক্ষা) প্লাস পলিউরেথেন টপ কোট (UV প্রতিরোধ)।

অন-সাইট সমর্থন:আমরা প্রথম-বারের ইনস্টলেশনের জন্য প্রযুক্তিগত নির্দেশিকা প্রদান করি।

কেন এই ব্যাপার

খনি শিল্প পরিধান প্লেট এবং কাঠামোগত মেরামতের জন্য মিলিয়ন মিলিয়ন ব্যয় করে। কিন্তু সেই খরচের বেশিরভাগই উপসর্গগুলিকে সম্বোধন করে, মূল কারণগুলি নয়।

আমরা হেভি-ডিউটি ​​মাইনিং ডাম্প ট্রাক বডির সাথে তাপ-যান্ত্রিক ব্যবস্থা হিসাবে যোগাযোগ করি, কেবল একটি ইস্পাত বাক্স নয়। একই প্রকৌশল শৃঙ্খলা যা সীসা অক্সাইড চুল্লিতে তাপের চাপ নিয়ন্ত্রণ করে এখন রাস্তার শক লোডের নিচে ওয়েল্ড সিমের ক্ষেত্রে প্রযোজ্য।

সমস্যা হল যে ইস্পাত জীর্ণ হয় না. এটা যে ঝালাই seams প্রথম ব্যর্থ হয়. এবং এটি - মৌলিকভাবে - একটি তাপ চাপ সমস্যা।

আমরা গত এক দশক কাটিয়েছি এটি কীভাবে সমাধান করা যায় তা শিখতে।
